Kamailio topoh 模块分析

概述

topoh 模块是Kamailio中的一个拓扑隐藏（Topology Hiding）模块，其主要功能是隐藏SIP消息中暴露服务器拓扑结构的路由头信息，从而保护SIP代理服务器的内部网络架构不被外部知晓。

核心功能

1. 拓扑信息隐藏：对SIP消息中的路由头信息（如Record-Route, Route）进行编码和解码，隐藏真实的服务器地址和路径。
2. 无状态兼容：模块设计不受服务器是无状态（stateless）还是有状态（stateful）的影响。
3. 脚本透明性：对SIP消息的编码/解码对Kamailio脚本解释器是透明的，脚本中接收到的SIP消息始终是解码后的完整内容，所有功能正常可用。
4. 无缝重启：SIP服务器重启不会影响正在进行的通话。重启后，服务器能继续编码/解码拓扑信息，确保通话不中断。
5. 集群支持：通过使用相同的 mask_key，多个SIP服务器（如负载均衡后的服务器群）可以共享解码能力。

依赖要求

必需模块

• rr 模块：必须在 topoh 模块之前加载。服务器必须执行 record_routing 操作，以确保对话内请求（in-dialog requests）能够被正确编码和解码。

外部依赖

• 无外部库或应用程序依赖。

核心参数详解

1. 安全与编码参数

• mask_key (str): 用于编码/解码头部信息的密钥（关键词）。

  • 默认值: _static_value_
  • 重要性: 这是拓扑隐藏的核心。所有需要相互解码的服务器必须使用相同的 mask_key。
  • 示例: modparam("topoh", "mask_key", "some secret here")

• mask_ip (str): 用于构建编码后SIP URI的IP地址。

  • 默认值: 127.0.0.8
  • 说明: 可以是任何IP（包括私有IP、非真实IP），但不应是客户端可能使用的地址。该IP不用于实际SIP路由。
  • 示例: modparam("topoh", "mask_ip", "192.168.0.1")

• mask_callid (integer): 是否对 Call-ID: 头部进行编码。

  • 默认值: 0 (不编码)
  • 注意: 如果启用且使用 dialog 模块终止通话，必须设置 dialog 模块的 lreq_callee_headers 参数包含 TH: dlh\r\n。

2. 编码格式参数

• uparam_name (str): 存储编码值的URI参数名称。
  • 默认值: line
• uparam_prefix (str): 编码URI参数前添加的前缀。
  • 默认值: sr-
• vparam_name (str): 存储编码值的Via头参数名称。
  • 默认值: branch
• vparam_prefix (str): 编码Via头参数前添加的前缀。
  • 默认值: z9hG4bKsr-
• callid_prefix (str): 编码Call-ID头部前添加的前缀。
  • 默认值: !!:

3. 安全与验证参数

• sanity_checks (integer):

  • 默认值: 0 (不绑定)
  • 功能: 如果设置为1，模块将绑定 sanity 模块，对接收到的SIP请求执行格式检查，确保请求格式正确后再进行编码/解码。

• uri_prefix_checks (integer):

  • 默认值: 0 (不检查)
  • 功能: 如果设置为1，模块在解码前会检查URI是否匹配预期的前缀（由 mask_ip 和 uparam_prefix 组成），避免尝试解码非本模块编码的URI。
  • 警告: 如果SIP设备会修改Contact或Record-Route头中的URI（如添加端口5060或插入新参数），则不应启用此选项。

4. 事件回调参数

• event_callback (str):

  • 默认值: 空（不执行函数）
  • 功能: 指定KEMI配置文件（如Lua, Python脚本）中要执行的函数名，代替 event_route[...] 块。
  • 参数: 该函数接收一个字符串参数，表示触发的事件名称。
  • 示例: modparam("topoh", "event_callback", "ksr_topoh_event")

• event_mode (int):

  • 默认值: 3 (执行两个事件路由)
  • 功能: 位掩码控制执行哪些 event_route 块：
    • 1: 执行 event_route[topoh:msg-outgoing]
    • 2: 执行 event_route[topoh:msg-sending]
    • 3: 执行两者（默认）

事件路由 (Event Routes)

1. event_route[topoh:msg-outgoing]

• 触发时机: 在对出站SIP消息进行拓扑隐藏处理之前。
• 目的: 允许在早期决定是否跳过拓扑隐藏。
• 关键变量: $sndto(ip), $sndto(port), $sndto(proto) 指向目标地址。
• 消息状态: 不是最终要发送的消息，而是一个内部生成的简化消息。这样设计是为了避免对不需要处理的消息进行完整解析，提高性能。
• 控制: 如果在此路由中执行 drop，则模块将跳过拓扑隐藏处理。
• 示例:

  1 2 3 4 5

  event_route[topoh:msg-outgoing] { if($sndto(ip)=="10.1.1.10") { drop; // 对此目标不进行拓扑隐藏 } }

2. event_route[topoh:msg-sending]

• 触发时机: 在 event_route[topoh:msg-outgoing] 之后，对即将发送的SIP消息进行拓扑隐藏处理之前。
• 目的: 允许在发送前对消息进行最终检查或决策。
• 关键变量: $sndto(ip), $sndto(port), $sndto(proto) 指向目标地址。
• 消息状态: 这是最终要发送的完整SIP消息。
• 控制: 如果在此路由中执行 drop，则模块将跳过拓扑隐藏处理。
• 示例:

  1 2 3 4 5

  event_route[topoh:msg-sending] { if(is_request() && $fU=="alice") { drop; // 对用户alice的请求不进行拓扑隐藏 } }

topoh 与 topos 模块对比

总结

topoh 模块是一个轻量级、无状态、高性能的拓扑隐藏解决方案。它通过密码学方法直接在消息中编码拓扑信息，无需外部存储，非常适合需要简单、可靠且对重启不敏感的拓扑隐藏场景。其核心优势在于简单性和鲁棒性，配置只需关注 mask_key 和 mask_ip 等少数几个关键参数即可。

Kamailio TOPOS 模块分析

概述

TOPOS模块是Kamailio的一个核心功能模块，主要用于实现SIP通信中的拓扑隐藏（Topology Hiding）。该模块通过剥离显示网络拓扑细节的SIP路由头信息，保护SIP代理服务器的内部架构不被外部知晓。

核心功能

1. 拓扑隐藏：对基于INVITE的对话、MESSAGE请求、OPTIONS请求等进行路由头信息的剥离和还原
2. 透明操作：对配置编写者完全透明，只需加载模块并根据需要调整参数
3. 对话支持：同时支持INVITE-based对话和SUBSCRIBE-based的presence对话
4. 特殊请求处理：自动跳过REGISTER和PUBLISH请求的处理，这些请求通常在本地SIP服务器终止

依赖要求

必需模块

• rr模块：必须在TOPOS模块之前加载，用于执行record routing，确保对话内请求能够正确编码/解码
• 数据库模块：用于存储拓扑剥离和还原所需的数据

外部依赖

• 无外部库或应用程序依赖

存储机制

TOPOS模块支持两种存储后端：

• db：数据库后端（默认）
• redis：Redis后端

可通过storage参数配置，如：modparam("topos", "storage", "redis")

主要参数分析

基础配置

• db_url：数据库连接URL，默认为mysql://kamailio:kamailiorw@localhost/kamailio
• context：设置TOPOS实例的全局上下文，值长度不超过12个字符

过期时间设置

• branch_expire：分支记录删除间隔，默认180秒（3分钟）
• dialog_expire：对话记录删除间隔，默认10800秒（3小时），建议设置为最长通话时长
• clean_interval：存储记录清理间隔，默认60秒（1分钟）

安全与隐私

• mask_callid：是否用Kamailio生成的唯一ID替换Call-ID，默认不替换（0）
• sanity_checks：是否绑定sanity模块进行SIP请求格式检查，默认不检查（0）

联系人控制

• contact_host：控制Contact头部分的主机部分，默认从Record-Route URI获取
• contact_mode：控制数据库/redis服务器查找消息数据的键存储模式
  • 0：使用Contact用户（默认）
  • 1：使用Contact URI参数
  • 2：使用AVP变量
• cparam_name：自定义Contact URI参数名称，默认为”tps”

高级功能

• event_callback：KEMI配置文件中执行事件的函数名
• event_mode：控制执行哪些event_route块的位掩码
• rr_update：是否跟踪和更新re-INVITE中的记录路由变化，默认不更新（0）

XAVU配置

• xavu_cfg：保存运行时模块使用配置值的根XAVU名称
• xavu_field_a_contact：A侧Contact头用户部分的字段名（仅contact_mode=2时需要）
• xavu_field_b_contact：B侧Contact头用户部分的字段名（仅contact_mode=2时需要）
• xavu_field_contact_host：从XAVU获取Contact头主机部分的字段名

函数与事件路由

函数

• tps_set_context(ctx)：在运行时更新上下文，可从任何路由使用

事件路由

1. event_route[topos:msg-outgoing]：出站SIP消息拓扑隐藏前执行
2. event_route[topos:msg-sending]：发送SIP消息前执行，在msg-outgoing之后
3. event_route[topos:msg-incoming]：入站SIP消息拓扑隐藏前执行
4. event_route[topos:msg-receiving]：接收SIP消息前执行，在msg-incoming之后

这些事件路由允许在拓扑隐藏处理前后进行条件判断和控制，如使用drop命令可跳过拓扑隐藏处理。

使用建议

1. 性能优化：根据实际业务需求合理设置过期时间，避免存储过度增长
2. 安全性：启用sanity_checks进行请求格式验证，提高系统安全性
3. TLS支持：当使用TLS时，确保contact_host包含受信任CA签名的域名
4. 监控：利用事件路由功能实现对拓扑隐藏过程的监控和日志记录

TOPOS模块是构建安全、可扩展SIP基础设施的关键组件，通过合理配置可以有效保护网络架构，同时保持SIP通信的完整性和可靠性。

在Kamailio的TOPOS模块中，outgoing/incoming 和 sending/receiving 这四组事件路由代表了两个不同的处理阶段，理解它们的关键在于区分内部处理决策阶段和最终发送/接收阶段。

我们可以将这四个事件路由分为两组来理解：

第一组：决策与预处理阶段 (outgoing/incoming)

这些事件发生在模块决定是否进行拓扑隐藏之前，使用的是内部生成的简化消息，目的是避免不必要的消息解析开销。

1. event_route[topos:msg-outgoing]

   • 时机：当Kamailio准备向外部发送一个SIP消息时，TOPOS模块即将开始处理这个出站消息。
   • 目的：让你有机会基于目标地址（$sndto(ip), $sndto(port)）决定是否完全跳过拓扑隐藏处理。
   • 消息状态：这是一个内部生成的简化消息，不是最终要发送的完整SIP消息。这样设计是为了性能，避免对不需要处理的消息进行完整解析。
   • 典型用法：根据目标IP地址黑名单，决定不对此流量进行拓扑隐藏。

   1 2 3 4 5

   event_route[topos:msg-outgoing] { if($sndto(ip)=="10.1.1.10") { # 特定目标 drop; # 跳过拓扑隐藏 } }

2. event_route[topos:msg-incoming]

   • 时机：当Kamailio从外部接收到一个SIP消息时，TOPOS模块即将开始处理这个入站消息。
   • 目的：让你有机会基于源地址（$si, $sp）决定是否完全跳过拓扑隐藏处理。
   • 消息状态：同样是一个内部生成的简化消息。
   • 典型用法：根据源IP地址白名单，决定不对特定来源的消息进行拓扑隐藏。

   1 2 3 4 5

   event_route[topos:msg-incoming] { if($si=="10.1.1.10") { # 特定来源 drop; # 跳过拓扑隐藏 } }

核心思想：这一组是快速决策通道，用于在早期、低成本地决定是否应用拓扑隐藏功能。

第二组：最终处理与执行阶段 (sending/receiving)

这些事件发生在模块已经决定进行拓扑隐藏之后，使用的是即将发送或刚接收的完整SIP消息。

1. event_route[topos:msg-sending]

   • 时机：在msg-outgoing之后，TOPOS模块已经完成了拓扑隐藏处理，消息即将被发送到网络。
   • 目的：让你有机会在消息发出前，对最终的、完整的出站SIP消息进行检查或修改。
   • 消息状态：这是最终要发送的完整SIP消息，已经过拓扑隐藏处理。
   • 典型用法：检查或修改特定用户（如alice）的请求头。

   1 2 3 4 5

   event_route[topos:msg-sending] { if(is_request() and $fU=="alice") { # 可以在此处修改消息或记录日志 } }

2. event_route[topos:msg-receiving]

   • 时机：在msg-incoming之后，TOPOS模块已经完成了拓扑隐藏处理（如还原路由信息），消息刚刚从网络接收并处理完毕。
   • 目的：让你有机会在消息进入主路由逻辑前，对最终的、完整的入站SIP消息进行检查或修改。
   • 消息状态：这是已处理完毕的完整SIP消息，拓扑信息已还原，准备进入Kamailio的主处理流程。
   • 典型用法：对特定用户的消息进行特殊处理或审计。

核心思想：这一组是精细操作通道，让你在拓扑隐藏处理完成后的最终时刻，对完整的SIP消息进行干预。

总结与流程图

可以将整个流程想象成一个管道：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

出站消息流程:
[原始消息] --> event_route[topos:msg-outgoing] (决策: 是否隐藏?)
             |
             +--(如果未drop)--> [拓扑隐藏处理]
                               |
                               +--> event_route[topos:msg-sending] (最终检查)
                                     |
                                     +--> [发送到网络]

入站消息流程:
[从网络接收] --> event_route[topos:msg-incoming] (决策: 是否隐藏?)
              |
              +--(如果未drop)--> [拓扑还原处理]
                                |
                                +--> event_route[topos:msg-receiving] (最终检查)
                                      |
                                      +--> [进入主路由处理]

• outgoing/incoming：早期决策点，使用简化消息，决定是否应用功能。
• sending/receiving：后期执行点，使用完整消息，在功能应用后进行最终操作。

这种设计既保证了性能（早期决策避免不必要的解析），又提供了灵活性（后期可以操作完整消息）。

event_route 触发机制

event_route 是由 Kamailio 模块在特定事件发生时自动触发的，不是由用户代码直接调用。

topos:msg-outgoing 命名规则

命名格式

模块名:事件名

具体解析

• topos: 模块名，指 Topos 模块（拓扑隐藏模块）
• msg-outgoing: 事件名，指消息外出事件

触发时机

当 Topos 模块处理外出消息时自动触发此事件路由。

Kamailio 事件路由机制

1. 模块定义事件

• Topos 模块定义了 msg-outgoing 事件
• 当有消息准备发送出去时触发

2. 事件路由注册

• 系统自动注册 event_route[topos:msg-outgoing]
• 当事件发生时自动执行其中的代码

3. 常见事件路由类型

event_route[dialog:start] # 对话开始事件
event_route[dialog:end] # 对话结束事件
event_route[tm:local-request] # 本地请求事件
event_route[acc:call-start] # 呼叫开始事件
event_route[acc:call-end] # 呼叫结束事件

4. 工作流程

   1. Topos 模块检测到有消息需要发送
   2. 自动触发 topos:msg-outgoing 事件
   3. 系统查找并执行对应的 event_route[topos:msg-outgoing]
   4. 执行完事件路由后继续正常的消息处理流程

这种机制允许模块在特定时刻插入自定义处理逻辑，而无需修改核心代码

ICE=remove 参数的作用是移除 SDP 中的 ICE 相关信息，让我详细解释一下：

ICE 简介

ICE (Interactive Connectivity Establishment) 是一种 NAT穿透技术，用于在复杂的网络环境中建立媒体连接。

SDP中的ICE信息

在包含 ICE 的 SDP 中，通常有以下内容：

移除前的 SDP 示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14

v=0
o=- 123456 123456 IN IP4 192.168.1.100
s=-
c=IN IP4 192.168.1.100
t=0 0
a=ice-ufrag:123456
a=ice-pwd:abcdef1234567890
a=fingerprint:sha-256 00:11:22:33:44:55:66:77:88:99:AA:BB:CC:DD:EE:FF:00:11:22:33:44:55
:66:77:88:99:AA:BB:CC:DD:EE:FF
a=setup:actpass
a=candidate:1 1 UDP 2130706431 192.168.1.100 8000 typ host
a=candidate:2 1 UDP 1694498815 203.0.113.100 8000 typ srflx raddr 192.168.1.100 rport
8000
m=audio 8000 RTP/AVP 0 8 101

1
2
3
4
5
6

v=0
o=- 123456 123456 IN IP4 192.168.1.100
s=-
c=IN IP4 192.168.1.100
t=0 0
m=audio 8000 RTP/AVP 0 8 101

• 移除的内容

1. ICE 用户名片段：a=ice-ufrag:
2. ICE 密码：a=ice-pwd:
3. 证书指纹：a=fingerprint:
4. 连接建立方式：a=setup:
5. 候选地址：a=candidate: 行

• 为什么要移除 ICE

1. 简化处理：RTPEngine 会重新生成适合当前网络环境的媒体地址
2. 网络控制：让代理服务器完全控制媒体路径
3. 安全考虑：防止内部网络拓扑信息泄露
4. 兼容性：某些终端设备可能不支持或不需要 ICE

移除 ICE 后，RTPEngine 会根据配置重新生成适合的媒体连接信息。

分支路由（Branch Route）是 SIP 事务处理中的一个重要概念，让我详细解释一下：

分支路由的定义

分支路由是在 SIP 事务处理过程中，当一个请求被分叉（fork）到多个目标
时，为每个分叉分支执行的路由逻辑。

工作场景

1. 串行分叉（Serial Forking）

INVITE → UserA
UserA 不在线 → UserA的语音邮箱
UserA的语音邮箱无应答 → UserB

2. 并行分叉（Parallel Forking）

INVITE → UserA (同时发送到多个设备)
UserA的手机
UserA的桌面客户端
UserA的语音邮箱

3. 负载均衡分叉

INVITE → Dispatcher 分发到多个 B2BUA
B2BUA1, B2BUA2, B2BUA3

分支路由的作用

1. 每个分支独立处理：
   - 每个分叉的目标都会触发一次分支路由
   - 可以为不同的分支执行不同的处理逻辑
2. 资源管理：
   - 在分支路由中可以进行资源分配和释放
   - 管理每个分支的媒体资源
3. 计费和统计：
   - 为每个分支单独记录计费信息
   - 统计每个目标的呼叫成功率
4. 路由决策：
   - 根据分支的响应情况调整后续路由
   - 实现智能路由选择

在 Kamailio 中的实现

设置分支路由

1

t_on_branch("MANAGE_BRANCH");

分支路由处理

1
2
3
4
5

branch_route[MANAGE_BRANCH] {
    xdbg("new branch [$T_branch_idx] to $ru\n");
    # $T_branch_idx: 分支索引
    # $ru: 请求URI
}

分支路由确保了复杂的 SIP 分叉场景能够得到正确的处理和管理。

在 Kamailio 的路由系统中，return 0 或 return 1
的返回值在主路由中的处理方式如下：

1. return 1：
   - 表示路由执行成功
   - 路由函数正常返回，继续执行后续的路由逻辑
   - 不会中断消息处理流程
2. return 0：
   - 表示路由执行失败或不需要继续处理
   - 会停止当前路由函数的执行
   - 但不会中断整个消息处理流程，只是停止当前路由函数
3. 在主路由中的调用：
   - 当在主路由（如 request_route）中调用子路由时：
   route(REMOVE_CODECS_INBOUND);
   - 无论子路由返回 0 还是 1，主路由都会继续执行后续的语句
   - 返回值主要用于程序逻辑判断，而不是控制主路由的执行流程
4. exit 指令：
   - 与 return 不同，exit 会完全终止整个消息处理流程
   - 不会执行后续的任何路由逻辑

因此，return 0 或 return 1
主要用于函数内部的逻辑控制和状态返回，而不是终止整个处理流程。

kamailio.cfg 文件的开头部分可以看到这些标志位的定义：

1
2
3
4
5
6
7
8
9
10
11

#!define FLT_ACC 1
#!define FLT_ACCMISSED 2
#!define FLT_ACCFAILED 3
#!define FLT_DLG 4
#!define FLT_NATS 5

#!define FLB_NATB 6
#!define FLB_NATSIPPING 7

#!define FLT_FROM_CORE 20
#!define FLT_FROM_PUBLIC 21

标志位说明：

1. FLT_ACC (1)：用于事务级计费
2. FLT_ACCMISSED (2)：用于未接来电计费
3. FLT_ACCFAILED (3)：用于失败事务计费
4. FLT_DLG (4)：用于对话级计费（CDR生成）
5. FLT_NATS (5)：用于NAT相关处理

使用方式：

• 设置标志：setflag(FLT_ACC)
• 检查标志：isflagset(FLT_ACC)
• 重置标志：resetflag(FLT_ACC)

这些标志位是 Kamailio 的事务标志（transaction flags），用于在消息处理过程中标记特定的处理需求，比如计费、NAT处理、来源标识等。每个标志位用一个唯一的数字标识，在整个 SIP 事务处理过程中保持有效。

工作机制

在 Kamailio 中，setflag() 的工作机制是这样的：

标志位存储机制：

1. 位图存储：事务标志是用位图（bitmap）方式存储的，每个标志位占用一个二进制位
2. 独立设置：每次调用 setflag(n) 只会将第 n 位设置为 1，不影响其他位的值
3. 累积效果：多个标志位可以同时设置，形成一个标志位组合

示例：

1
2
3

setflag(FLT_ACC);     # 设置标志位 1
setflag(FLT_DLG);     # 设置标志位 4
setflag(FLT_ACCFAILED); # 设置标志位 3

实际存储的是一个二进制数，其中对应的位都被设置为 1：

• 标志位 1 (FLT_ACC) = 1
• 标志位 3 (FLT_ACCFAILED) = 1
• 标志位 4 (FLT_DLG) = 1
• 其他位 = 0

检查标志位：

1
2
3
4
5
6
7

if(isflagset(FLT_ACC)) {      # 检查标志位 1 是否设置
    # 处理计费逻辑
}

if(isflagset(FLT_DLG)) {      # 检查标志位 4 是否设置
    # 处理CDR逻辑
}

这种设计允许在同一个事务中同时设置多个不同的处理标志，每种处理逻辑可以独立检查和响应相应的标志位。

在 SIP 协议中，To-tag（To 标签）是一个重要的概念，让我详细介绍一下：

To-tag 的定义

To-tag 是 SIP 消息中 To 头部字段的一个参数，格式为
tag=xxx。它用于唯一标识一个 SIP 对话（dialog）。

To-tag 的作用

1. 对话标识

• 初始请求：在初始 INVITE 请求中，To 头部通常不包含 tag 参数
• 响应消息：当被叫方发送响应时，会在 To 头部添加 tag 参数
• 后续请求：在同一个对话中的所有后续请求和响应都使用相同的 To-tag

2. 对话关联

To-tag 与以下参数一起唯一标识一个 SIP 对话：

• Call-ID：呼叫标识符
• From-tag：From 头部的 tag 参数
• To-tag：To 头部的 tag 参数

3. 对话状态管理

• 帮助 SIP 代理和用户代理识别消息属于哪个对话
• 确保对话内消息按照正确的路径路由
• 维护对话的状态信息

To-tag 的使用场景

在初始请求中：

INVITE sip:bob@example.com SIP/2.0
To: sip:bob@example.com

在响应中（包含 To-tag）：

180 Ringing SIP/2.0
To: sip:bob@example.com;tag=123456789

在后续对话内请求中：

BYE sip:alice@example.com SIP/2.0
To: sip:alice@example.com;tag=123456789

在 Kamailio 中的使用

在 has_totag() 函数中：

• 检查消息的 To 头部是否包含 tag 参数
• 用于区分初始请求和对话内请求
• 对话内请求必须包含 To-tag 才能被正确处理

To-tag 是 SIP
对话模型的核心组成部分，确保了复杂呼叫场景下的消息正确路由和状态维护。

使用pjsua

注册 SIP 账号

1
2
3
4
5
6
7
8
9

pjsua --id="sip:2002@192.168.2.230" \
--null-audio \
--no-tcp \
--local-port=5066 \
--registrar="sip:192.168.2.230" \
--username="2002" \
--password="123456" \
--realm="*" \
--outbound sip:192.168.2.230:5091

• 如果不指定local-port，则使用默认的 5060
• outbound 指定 SIP 服务器地址

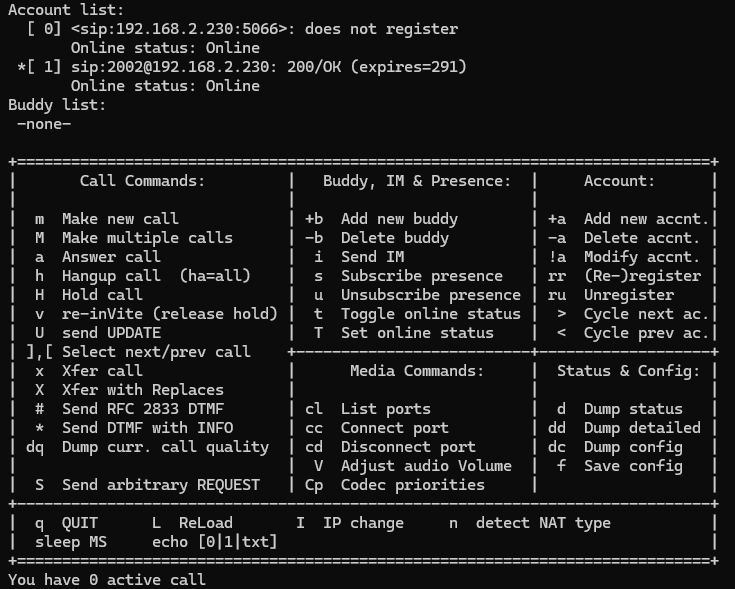

运行pjsua命令后，会看到如下信息：

拨打电话

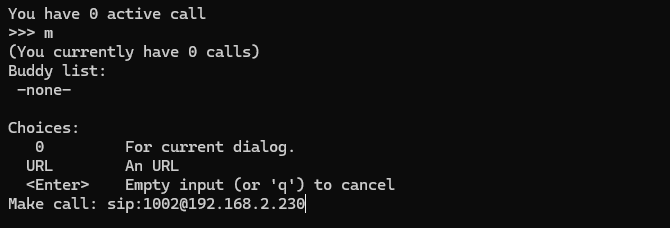

要拨打电话，请按“m”，然后按回车键。然后以 sip：number@host 格式输入 SIP URI，然后再次按回车键拨打电话。

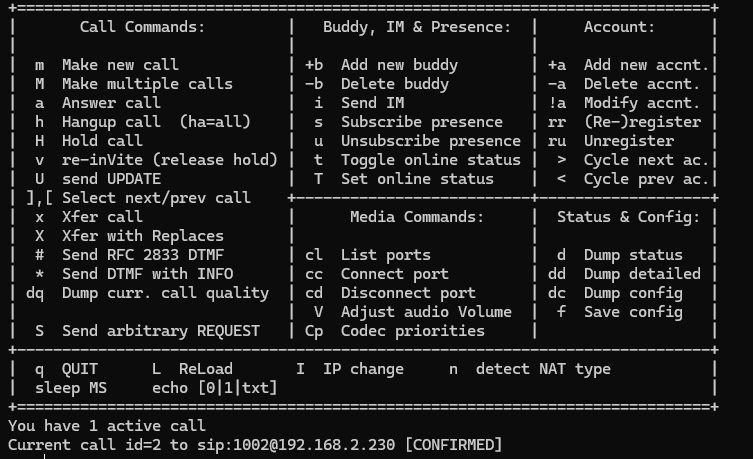

接通后，会看到如下信息：

1
2

You have 1 active call
Current call id=2 to sip:1002@192.168.2.230 [CONFIRMED]

挂断电话

要挂断电话，请按“h”，然后按回车键。

直接拨打

也可以使用以下命令直接拨打电话，无需先注册

1
2
3
4
5

pjsua --id="sip:2002@192.168.2.230" \
--null-audio \
--no-tcp \
--local-port=5066 \
sip:1001@192.168.2.230:5091

配置文件

将参数放配置文件里面，通过–config-file=pjsua.cfg启动

pjsua –config-file=pjsua.cfg

1
2
3
4
5
6
7
8
9
10
11

# pjsua.cfg
--null-audio
--no-tcp
--id=sip:1002@192.168.2.230:5092 #Set the From Header
--auto-answer=200
--local-port=5092
--outbound sip:192.168.2.230:5091;lr

# Add a buddy for the external b2bua
--add-buddy=sip:1001@192.168.2.230
--add-buddy=sip:not_registered@172.16.254.2

pjsua 参数说明：

说明：当指定了 SIP URL 时，pjsua 将立即向该 URL 发起呼叫。

• PJSUA: Getting Started with the CLI Softphone

摘机前

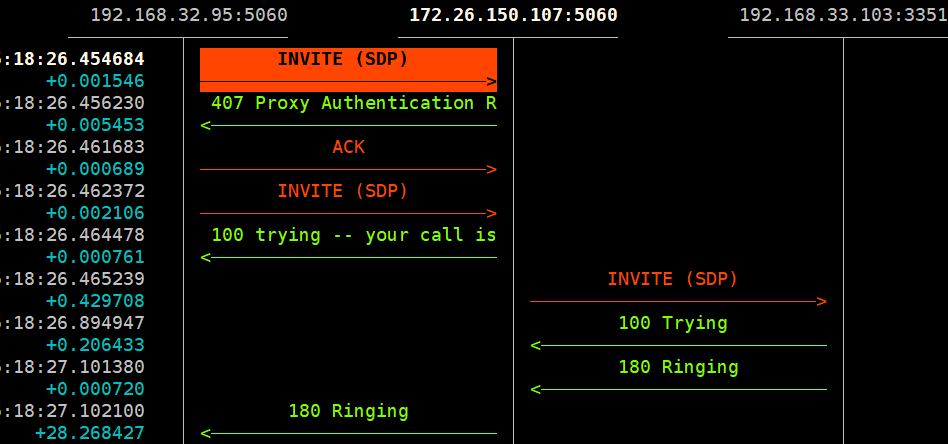

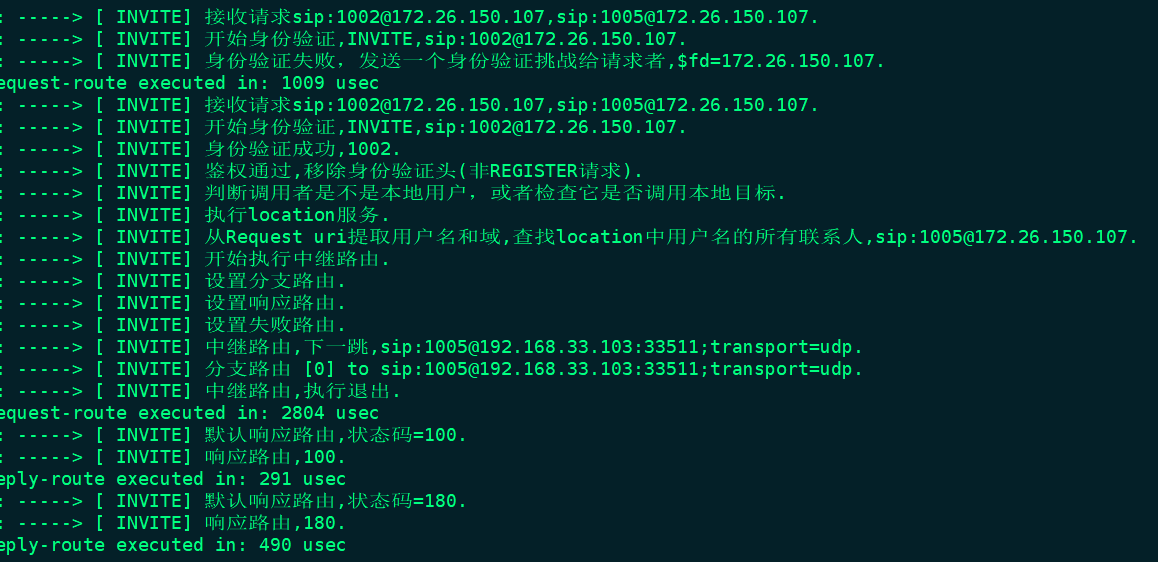

1、收到第一个INVITE时，身份验证失败，发起挑战。【407后，终端回复的ACK是一个响应消息】
2、第二次收到INVITE时，终端带上验证信息，验证通过。
3、移除身份验证头信息
4、查找被叫用户地址
5、设置分支路由
6、执行有状态转发 KSR.tm.t_relay()
7、触发分支路由
8、执行退出 KSR.x.exit()
9、响应回调函数（响应路由）收到100、180 状态码

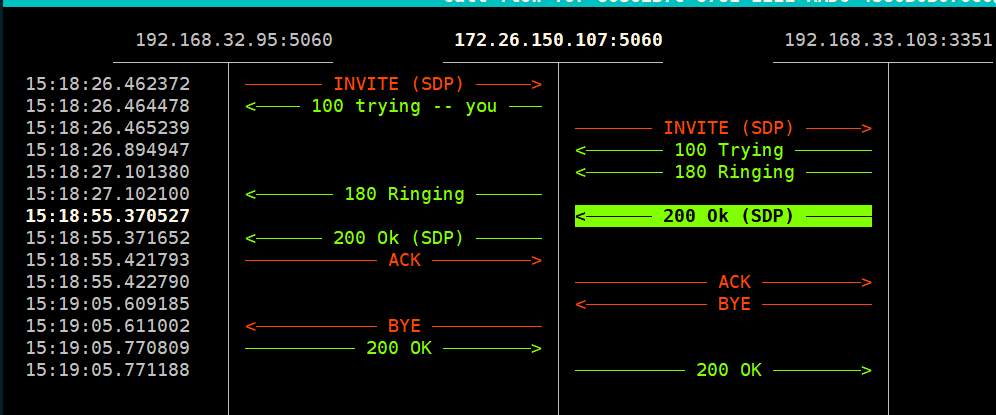

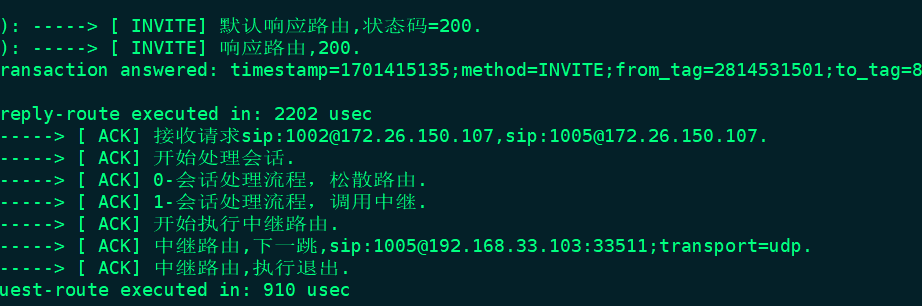

摘机后

1、响应路由收到200状态码
2、主叫发送ACK,收到ACK请求
3、进入会话处理
4、执行有状态转发 KSR.tm.t_relay()。

？【ACK这里未触发分支路由,测试发现，为ACK设置分支路由后，也不会触发】
从Kamailio发出去的ack请求，不会触发任何路由

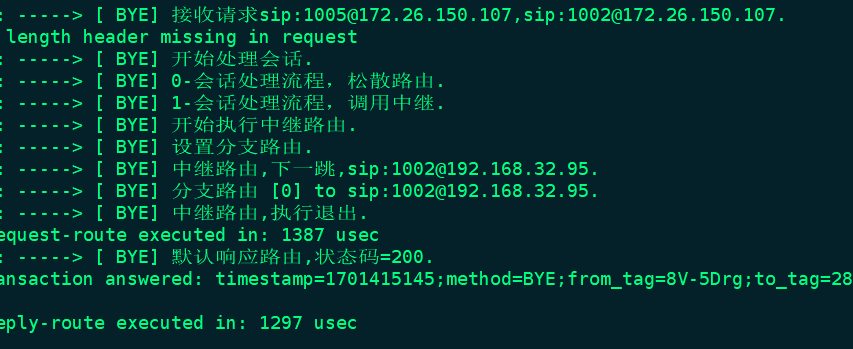

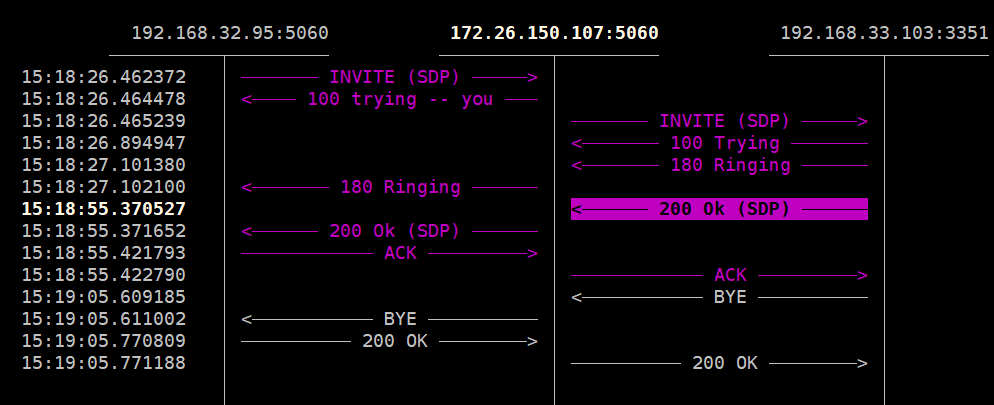

挂机

1、被叫挂机，收到BYE请求
2、进入会话处理
3、设置分支路由（这里为什么会重新设置分支路由，是因为重启了一个事务）
4、转发
5、触发分支路由
6、退出

并未收到200响应码路由？

因为代码里面没有给BYE请求设置响应路由

1
2
3
4
5
6
7
8
9
10
11
12
13

    if KSR.is_method_in("IBSU") then
        if KSR.tm.t_is_set("branch_route") < 0 then
            KSR.tm.t_on_branch("ksr_branch_manage");
            log("设置分支路由")
        end
    end

    if KSR.is_method_in("ISU") then
        if KSR.tm.t_is_set("onreply_route") < 0 then
            KSR.tm.t_on_reply("ksr_onreply_manage");
            log("设置响应路由")
        end
    end

tips:

KSR.x.exit(); 后面的流程就不会执行。
